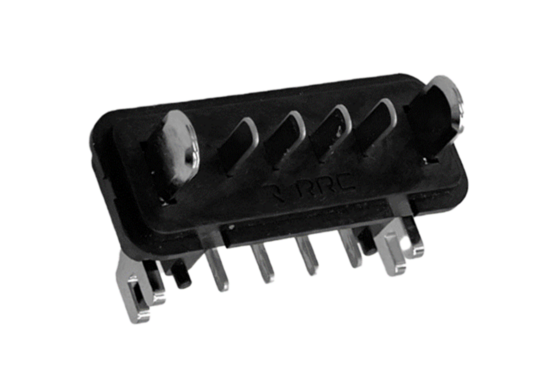

RRC-MC35-90-30

Connecteur d'accouplement pour batteries

  • Convient aux blocs-batterie standard RRC35xx
  • Courant de charge et de décharge de la batterie de 30.00A max.
  • Connecteur mâle à 6 broches
    • 4 signal pins: 5mm pitch
    • 2 power pins: 7mm pitch
  • Compatible RoHS et REACH

Vous souhaitez obtenir plus d'informations ?

Demande de produit

Downloads RRC-MC35-90-30

RRC-MC35-90-30 Data Sheet

Fiche produit RRC-MC35-90-30

Specifications

Ratings
Current

30.00A max. / power pin

1.00A max / signal pin

Voltage

60.00V DC (power)

60.00V DC (signal)

Materials
Housing

Thermoplastic High
Temperature, UL 94V-0, black

Contacts

Copper Alloy

Plating120 µin Nickel overall, 50 µin Nickel on contact area
Operating Temperature-40°C to +85°C
Electrical Requirements
Contact Resistance50mOhm max.
Insulation Resistance1000MOhm min. at 500VDC/1min
Dielectric withstanding voltage500.00V/1min
Mechanical Requirements
Contact Retention Force1500g min. / power pin
1000g min. / signal pin
Dimensions (LxWxH)35.00mm x 12.00mm x 20.8mm
Weight8g
Physical Requirements
Solder Temperature

260°C ± 5°C

Immersion Period

5sec

Regulatory Approvals
Green ProcurementRoHS
REACH
RRC-MC35-90-30
RRC part number212418
PCB mounting90°
Packaging
32 connectors per tube
320 connectors per carton

Produits RRC adaptés RRC-MC35-90-30

RRC3570
